Python FASTAPI
☚ zurück - Einstiegskurs Raspberry Pi
In diesem Projekt wird auf dem Raspberry Pi eine Weboberfläche mit FastAPI erstellt, über die eine LED-Ampel geschaltet und die Temperatur eines DS18B20 angezeigt werden kann. Die Anwendung ist im lokalen Netzwerk erreichbar, sodass LEDs und Temperatursensor bequem über einen Webbrowser im LAN gesteuert und überwacht werden können.
 |

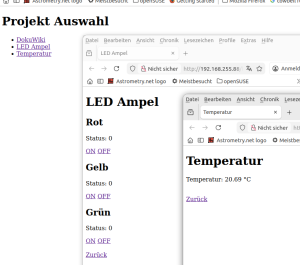

| Die LED-Ampel kann nun über den Webbrowser gesteuert und die Temperatur ausgelesen werden. |
Überblick
- Voraussetzungen
- Software
- Konfiguration
Details
Voraussetzungen
ENV
course_env
Alle weiteren Schritte erfolgen mit der aktivierten Python-Umgebung.
source ~/devel/projects/course_env/bin/activate
Anschließend werden FastAPI und Uvicorn installiert:
pip install fastapi uvicorn
- FastAPI
- stellt das Web-Framework bereit, mit dem die Webseiten und Routen programmiert werden.
- Uvicorn
- startet die Anwendung und sorgt dafür, dass sie im Browser erreichbar ist.
Projektstruktur
cd ~/devel/projects/
course_web/
└── src/
├── app.py
├── core/
│ |── __init__.py # kann leer sein!
│ └── hardware.py
└── html/
├── led.html
└── temp.html
Apache2 Startseite
Im Verzeichnis des Apache2-Webservers (/var/www/html) wird eine index.html bereitgestellt.
Beim Aufruf der IP-Adresse des Raspberry Pi im Browser wird diese Startseite geladen, über die anschließend das gewünschte Projekt ausgewählt werden kann.
Bevor die neue index.html im Verzeichnis /var/www/html erstellt wird, sollte die vorhandene Apache-Standardseite index.html gesichert werden.
sudo mv /var/www/html/index.html /var/www/html/index_course_backup.html
Hardware
Die Hardware, also die LED-Ampel und der Temperatursensor, wurden in den vorausgegangenen Projekten ausführlich behandelt und werden exakt so verwendet wie dort beschrieben.
Software
Im folgenden Abschnitt werden die für die Webanwendung benötigten Python- und HTML-Dateien vorgestellt. Dazu gehören die Hardware-Anbindung über GPIO und den Temperatursensor, die HTML-Seiten zur Darstellung im Browser sowie die FastAPI-Anwendung, welche die Routen bereitstellt und die einzelnen Komponenten miteinander verbindet.
API
- /home/pi/devel/projects/course_web/src/core/hardware.py
import RPi.GPIO as GPIO import glob import time # ----------------------------- # API-Funktionen GPIO LED Ampel # ----------------------------- PIN_R = 17 PIN_Y = 27 PIN_G = 22 _initialized = False def init(): global _initialized if _initialized: return GPIO.setwarnings(False) GPIO.setmode(GPIO.BCM) GPIO.setup(PIN_R, GPIO.OUT) GPIO.setup(PIN_Y, GPIO.OUT) GPIO.setup(PIN_G, GPIO.OUT) _initialized = True def setLED(pin, value): GPIO.output(pin, GPIO.HIGH if value == 1 else GPIO.LOW) def setRedLED(value): setLED(PIN_R, value) def setYellowLED(value): setLED(PIN_Y, value) def setGreenLED(value): setLED(PIN_G, value) def status(): return ( int(GPIO.input(PIN_R)), int(GPIO.input(PIN_Y)), int(GPIO.input(PIN_G)), ) # ----------------------------- # API-Funktionen ds18b20 # ----------------------------- SENSOR_TIMEOUT = 1 def get_sensor(): sensors = glob.glob("/sys/bus/w1/devices/28-*") if not sensors: return None return sensors[0] + "/w1_slave" def get_temperature(): sensor_file = get_sensor() if sensor_file is None: return None start_time = time.time() while True: with open(sensor_file, "r") as f: lines = f.readlines() if lines[0].strip().endswith("YES"): break if time.time() - start_time > SENSOR_TIMEOUT: return None time.sleep(0.1) temp_line = lines[1] temp_str = temp_line.split("t=")[1] return float(temp_str) / 1000.0
HTML
LED
- /home/pi/devel/projects/course_web/src/html/led.html
<!DOCTYPE html> <html> <head> <title>LED Ampel</title> </head> <body> <h1>LED Ampel</h1> <h2>Rot</h2> <p>Status: {{R}}</p> <a href="/led/r/1">ON</a> <a href="/led/r/0">OFF</a> <h2>Gelb</h2> <p>Status: {{Y}}</p> <a href="/led/y/1">ON</a> <a href="/led/y/0">OFF</a> <h2>Grün</h2> <p>Status: {{G}}</p> <a href="/led/g/1">ON</a> <a href="/led/g/0">OFF</a> <br><br> <a href="/">Zurück</a> </body> </html>
Temperature
FASTAPI APP
- /home/pi/devel/projects/course_web/src/app.py
from fastapi import FastAPI, HTTPException from fastapi.responses import HTMLResponse, RedirectResponse from core import hardware app = FastAPI() @app.on_event("startup") def startup(): hardware.init() def load_template(name, replacements): try: with open(f"html/{name}", "r") as f: html = f.read() except FileNotFoundError: raise HTTPException(status_code=500, detail="Template nicht gefunden") for key, value in replacements.items(): html = html.replace(key, str(value)) return html @app.get("/led", response_class=HTMLResponse) def led_page(): r, y, g = hardware.status() return HTMLResponse( load_template("led.html", { "{{R}}": r, "{{Y}}": y, "{{G}}": g, "{{R_ON}}": "on" if r == 1 else "", "{{Y_ON}}": "on" if y == 1 else "", "{{G_ON}}": "on" if g == 1 else "", }) ) @app.get("/led", response_class=HTMLResponse) def led_page(): r, y, g = hardware.status() return HTMLResponse( load_template("led.html", { "{{R}}": r, "{{Y}}": y, "{{G}}": g }) ) @app.get("/led/{color}/{value}") def set_led(color: str, value: int): if value not in (0, 1): raise HTTPException(status_code=400) if color == "r": hardware.setRedLED(value) elif color == "y": hardware.setYellowLED(value) elif color == "g": hardware.setGreenLED(value) else: raise HTTPException(status_code=400) return RedirectResponse(url="/led", status_code=303) @app.get("/temp", response_class=HTMLResponse) def temp_page(): t = hardware.get_temperature() if t is None: value = "Sensorfehler" else: value = f"{t:.2f}" return HTMLResponse( load_template("temp.html", { "{{T}}": value }) )
Konfiguration
In diesem Abschnitt wird die Einbindung der FastAPI-Anwendung in den Apache-Webserver sowie die Einrichtung als systemd-Service beschrieben, damit die Anwendung automatisch startet und im lokalen Netzwerk erreichbar ist.
Apache Proxy
Konfiguration
In der Datei /etc/apache2/sites-available/000-default.conf,
innerhalb von <VirtualHost *:80> folgendes einfügen:
Bevor die Datei /etc/apache2/sites-available/000-default.conf geändert wird,
sollte die vorhandene Konfiguration gesichert werden.
cd /etc/apache2/sites-available/ sudo cp 000-default.conf 000-default.conf.course_backup
- /etc/apache2/sites-available/000-default.conf
ProxyPreserveHost On ProxyPass /led http://127.0.0.1:8000/led ProxyPassReverse /led http://127.0.0.1:8000/led ProxyPass /temp http://127.0.0.1:8000/temp ProxyPassReverse /temp http://127.0.0.1:8000/temp
Aktivieren
Damit die Weiterleitung an die FastAPI-Anwendung funktioniert, müssen die benötigten Apache-Module aktiviert und der Webserver neu gestartet werden.
sudo a2enmod proxy sudo a2enmod proxy_http sudo systemctl restart apache2
Systemd
Die Service-Datei muss unter /etc/systemd/system/course_web.service neu erstellt und anschließend bei systemd registriert werden.
Service
- /etc/systemd/system/course_web.service
[Unit] Description=Python Web FastAPI After=network-online.target Wants=network-online.target [Service] User=pi WorkingDirectory=/home/pi/devel/projects/course_web/src ExecStart=/home/pi/devel/projects/course_env/bin/uvicorn app:app --host 127.0.0.1 --port 8000 Restart=always [Install] WantedBy=multi-user.target
Registrierung
Damit die neu erstellte Service-Datei von systemd erkannt wird und die Anwendung automatisch beim Systemstart gestartet wird, muss der Dienst neu geladen, aktiviert und gestartet werden.
sudo systemctl daemon-reload sudo systemctl enable course_web sudo systemctl start course_web # starten sudo systemctl status course_web # prüfen!!!
