Ein neuronales Netz für den NXT Roboter

Dieser Artikel verwendet Methoden der künstlichen Intelligenz, um einen Lego NXT Roboter lernfählig zu machen. Der Roboter wird mit Java programmiert und verwendet Neuronale Netze. Künstliche neuronale Netze haben ihr Vorbild in dem vielleicht größten komplexen System was wir derzeit kennen, dem menschliche Gehirn. Dieser Abschnitt basiert auf einem engl. Artikel aus dem Jahre 2005 (weiter unten Downloadbar). Der Quellcode wurde der neuesten Lego Mindstorm NXT Generation angepasst.

Geschrieben von: Leander Cascorbi, Lukas Immertreu


Java bietet ideale Voraussetzungen zum Programmieren eines Roboters. Mit Java ist es möglich hörende, sehende, sprechende und sich bewegende Roboter zu programmieren. Benutzt man neuronale Netze, kann man noch einen Schritt weiter gehen, denn dann werden die Roboter lernfähig.

Dieser Artikel zeigt, wie man einen sogenannten Backpropagation-Algorithmus, ein grundlegendes neuronales Netz, programmiert, und auf einem Lego-NXT-Roboter implementiert. Mithilfe des Algorithmus und Java kann der Roboter grundlegende Bewegungsregeln erlernen.

LeJOS

LeJOS ist ein kleines Java-basiertes Betriebssystem für LEGO-NXT-Roboter. Menü Download gibt es eine Anleitung die zeigt, wie LeJOS auf dem LEGO Roboter installiert werden kann. Desweiteren wird gezeigt, wie LeJOS auf einem Linux-System zusammen mit Eclipse konfiguriert werden kann, so dass dem Programmieren nichts mehr im Wege steht.

Neural Networks

Um intelligente Roboter zu programmieren, orientiert man sich an der Struktur des menschlichen Gehirns. Anfang der 1940er begannen der Neurophysiologe Warren McCulloch und der Mathematiker Walter Pitts an der Idee intelligenter Roboter auf Basis künstlicher Neuronen zu arbeiten. Eines der ersten Modelle neuronaler Netze war das Perzeptron, eine Erfindung F. Rosenblats 1962.
Das Perzeptron ist lernfähig! Aus der Summe gewichteter Input-SIgnale wird über eine Aktivierungsfunktion und einen festgesetzten Grenzwert ein Output generiert, der entweder den Wert 1 oder den Wert 0 annimmt, je nach Größe der Input-Summe. Abbildung 1 zeigt ein Neuron, Abbildung 2 ein Perzeptron.

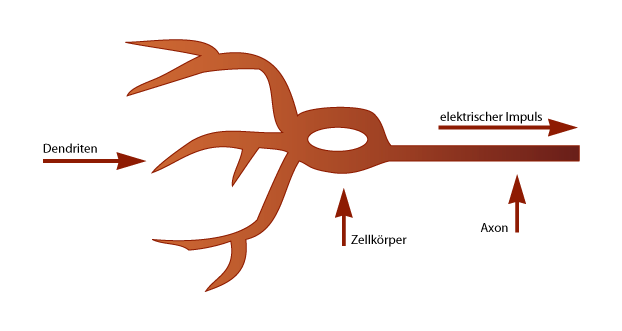

Abb. 1: Ein Neuron

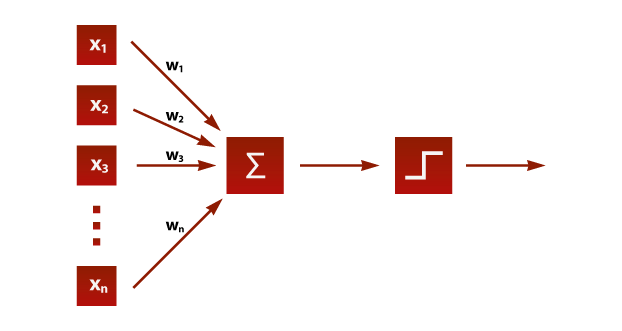

Abb. 2: Das Perzeptron mit einfacher Aktivierungsfunktion

Die Inputwerte ($x_1$, $x_2$, $x_3$, …, $x_n$) und die Verbindungsgewichte ($w_1$,$w_2$,$w_3$, …,$w_n$) in der Grafik sind normalerweise reelle Werte.

Beispiel

Wenn $x_i$ das Perzeptron zum feuern anregt (Aktivierungsfunktion gibt den Wert 1 aus), muss das Gewicht $w_i$ folglich einen positiven Wert gehabt haben. Ist das Gewicht $w_i$ allerdings negativ, so wird das Neuron hingegen nicht feuern (Aktivierungsfunktion nimmt den Wert 0 an).
Wie Elaine Rich und Kevon Knight in ihrem Buch Artificial Intelligence (McGraw-Hill, 1990) schreiben:
„Das Perzeptron selbst besteht aus Gewichten, einem Summierungsprozessor und dem feszulegenden Grenzwert. Das Lernen ist der Prozess des Modifizierens der Gewichtswerte und des Grenzwertes“

Backpropagation-Netzwerke

Ein Backpropagation-Netzerk (Backpropagation engl. für Fehlerrückführung) ist ein neuronales Netz, in dem die Neuronen in Ebenen angeordnet sind, wobei jedes Neuron eines Layers (einer Ebene) mit jedem Neuron des darüber liegenden Layers verbunden ist.
Des weiteren feuern die Neuronen nur in eine Richtung, auf die nächsthöhere Ebene. In diesem Fall fließt die Aktivität vom Input-Layer über den Hidden-Layer zum Output-Layer.
Die Gewichte zwischen den Einheiten stellen den Wissensstand des Netzwerkes kodiert dar.

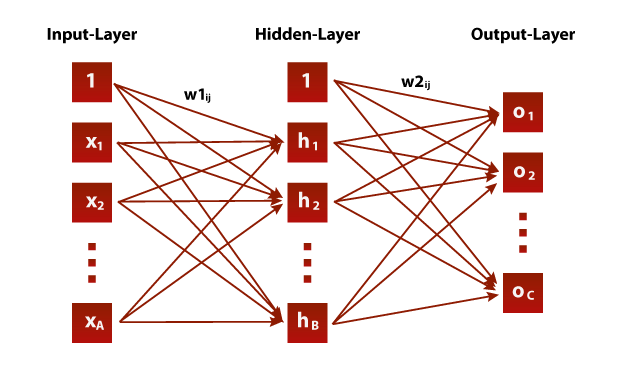

Abb. 3: Ein typisches neuronales Netzwerk mit 3 Layers (Schichten)

Den Gewichten in einem Backpropagation-Netzwerk werden normalerweise zu Beginn Zufallswerte zugeordnet. Jedes Mal, wenn ein Paar von Input- und Outputvektoren generiert wird, justiert das Netzwerk die Gewichte nach festgelegten Lernregeln nach. Jedes Vektorenpaar durchläuft dabei zwei Aktivierungsschritte, einen Vorwärtsschritt (forward pass) und einen Rückwärtsschritt (backward pass).
Beim Vorwärtsschritt durchläuft ein Eingabemuster das Netzwerk (Input-Layer → Output-Layer), welches daraus einen Output berechnet.
Beim Rückwärtsschritt wird der berechnete Output (aus dem Vorwärtsschritt) mit dem vorhergesagten Ziel-Output verglichen und Fehlerwerte für die Output-Neuronen werden berechnet.

Diese werden genutzt, um die Gewichte, die mit dem Output-Layer verbunden sind, so neu zu berechnen, dass die Fehler reduziert werden. Aus den Fehlerwerten der Output-Neuronen werden nun Fehlerabschätzungen der Hidden-Neuronen berechnet. Aus diesen Fehlerwerten werden die Gewichte zwischen Input- und Hidden-Layer neu justiert.

Nach jeder Runde „lernt“ das System Taktweise von anhand der Input-Output-Daten und reduziert dabei die Fehlerdifferenz zwischen dem berechneten Output und dem vorhergesagten Ziel-Output. Nach ausgiebigem Training hat das Netzwerk die Gewichte so justiert, dass kein Fehler mehr auftritt.

Der Backpropagation-Algorithmus

Ausgehend von einem Satz von Inputvektoren und den zugehörigen Oututvektoren (Vektorenpaar), kann man die Gewichte des neuronalen Netzwerks so justieren, dass die Inputs auf die vorhergesagten Ziel-Outputs abgebildet werden.

Sei A die Anzahl der Neuronen auf dem Input-Layer, die Größe von A hängt dabei von der Größe des für das Training verwendeten Input-Vektors ab. Sei C die Anzahl der Neuronen auf dem Output-Layer. Nun ist B, die Anzahl der Neuronen auf den Hidden-Layer festzulegen. Wie in Abbildung 4 dargestellt, beinhalten der Hidden- und der Input-Layer ein zusätzliches Neuron als festgelegten Grenzwert der Aktivierungsfunktion. Deshalb werden die Neuronen auf diesen Ebenen häufig von 0 bis A indiziert, anstatt von 1 bis A. Wir bezeichnen die Neuronen auf dem Input-Layer mit $x_j$ , auf dem Hidden-Layer mit $h_j$ , und auf dem Output-Layer mit $o_j$ . Gewichte, die den Input- und Hidden-Layer verbinden, heißen $w1_{ij}$ , wobei i die Input-Neuronen bezeichnet und j die Hidden-Neuronen. Gewichte, die den Hidden- und den Output-Layer verbinden, heißen $w2_{ij}$ , i bezeichnet analog die Hidden-Neuronen und j die Output-Neuronen.

StepBeschreibung
1.

Initialisieren der Gewichte. Dabei wird jedem Gewicht ein Zufallswert zwischen -0,1 und 0,1 zugeordnet.

  • $w1_{ij}$=random(-0.1, 0.1) für alle i=0, …, A, j=1, …, B
  • $w2_{ij}$=random(-0.1, 0.1) für alle i=0, …, B, j=1, …, C
2.

Initialisieren der Grenzwert-Neuronen. Für jeden Layer wird der Grenzwert auf 1 gesetzt und sollte nie verändert werden.

  • $x_0=1.0$
  • $h_0=1.0$
3.

Auswählen eines Input-Output-Paars. Sei $x_i$ ein Input-Vektor und $y_i$ der vorausgesagte Ziel-Vektor. Den Input-Neuronen werden Aktivierungslevel zugeordnet.

4.

Durchlaufen der Aktivierungen der Input-Neuronen zu den Hidden-Neuronen mit der Aktivierungsfunktion \begin{equation} h_j= \frac{1}{1 + e^{- \sum_{i=0}^{A} w1_{ij}\;x_i} } \end{equation}

5.

Durchlaufen der Aktivierungen der Hidden-Neuronen zu den Output-Neuronen: \begin{equation} o_j= \frac{1}{1 + e^{- \sum_{i=0}^{B} w2_{ij}\;h_i} } \end{equation}

6.

Berechnen der Fehlerwerte der Neuronen auf dem Output-Layer, bezeichnet mit δ$2_j$. Die Fehlerwerte basieren auf dem berechneten Output ($o_j$) und dem Ziel-Output $y_j$: \begin{equation} \delta 2_j = o_j(1-o_j)(y_j-o_j) \end{equation}

7.

Berechnen der Fehlerwerte Der Hidden-Neuronen, bezeichnet als δ1:

\begin{equation} \delta 1_j = h_j(1-h_j) \sum_{i_1}^C \delta2_i\;w2_{ji} \end{equation}

8.

Justieren der Gewichte zwischen Hidden- und Output-Layer. Der Lernfaktor sei η; seine Funktion ist die gleiche wie beim Lernen des Perzeptrons. Ein angemessener Wert für η ist z.B. 0.35: \begin{equation} \Delta w2_{ij} = \eta \delta 2_jh_i \end{equation}

  • für alle i=0, …, B, j=1, …, C
9.

Justieren der Gewichte zwischen Input- und Hidden-Layer: \begin{equation} \Delta w1_{ij} = \eta \delta 1_jh_i \end{equation}

  • für alle i=0, …, A, j=1, …, B
10.

Ab Schritt 4 alles wiederholen, bis alle Input-Output-Paare dem Netzwerk „präsentiert“ worden sind. Dann ist eine „Epoche“ vervollständigt. Die Schritte 4-10 für eine gewünschte Zahl an Epochen wiederholen.

Die Aktivierungsfunktion ist s-förmig. Damit die berechneten Outputs werte von 0.0 oder 1.0 annehmen, müssten die Gewichte unendlich groß sein. Deshalb werden die Ziel-Outputs (Oben in Schritt 4 und 7 als $y_j$ dargestellt) auf 0.1 und 0.9 gesetzt. Die S-Förmigkeit der Aktivierungsfunktion ist deshalb wichtig, weil sie differenzierbar sein muss. Ansonsten könnten die Gewichtsupdates im Backpropagationprozess nicht berechnet werden.

Das Backpropagation-Netzwerk für den NXT

Das Netzwerk kann von der Theorie nicht eins zu eins auf den NXT-Roboter bertragen werden, sondern es muss an dessen Hardware angepasst werden. Der Roboter hat drei Inputs (zwei Touch-Sensoren und ein Licht-Sensor) und zwei Outputs (Motor A und Motor C). Es kann also ein 3-Layer Netzwerk verwendet werden (Wie in Grafik 5), in welchem die Indizes der Neuronen mit 0 beginnen, damit Java-Arrays verwendet werden können.

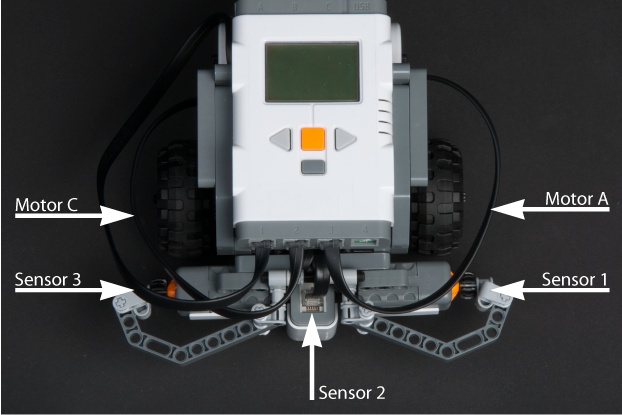

Abb. 4 Der Aufbau des Lego NXT Roboters

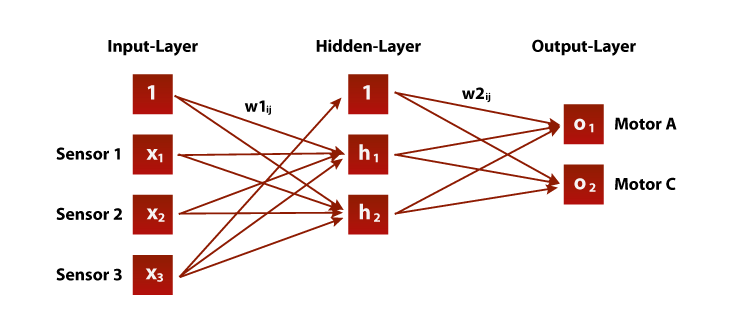

Abb. 5:Das Backpropagation-Netzwerk

Dass hier ein 3-Layer-Netzwerk mit 3 Neuronen im Hidden-Layer verwendet wird, ist im Grunde eine willkürliche Entscheidung. Allerdings ist ein einfaches Netzwerk für den Lerneffekt sinnvoll.

Die Input-Output-Vektor-Paare (Ziel-Outputs) können nicht willkürlich festgelegt werden, da sie von den Input- und Output-Möglichkeiten des Roboters abhängen.

Grundlegende Bewegungsregeln:

  1. Vorwärtsbewegung: Sensor 1 aus, Sensor 2 auf weißer Oberflächte, Sensor 3 aus → Motoren A und C laufen vorwärts
  2. Rechtskurve: Sensor 3 an → Motor A läuft vorwärts, Motor B läuft rückwärts
  3. Linkskurve: Sensor 1 an → Motor A läuft rückwärts, Motor B läuft vorwärts
  4. Rückwärtsbewegung: Sensor 2 auf schwarzer Oberfläche→ Motoren A und B laufen rückwärts

Diese Regeln werden in Trainingsmuster übersetzt.

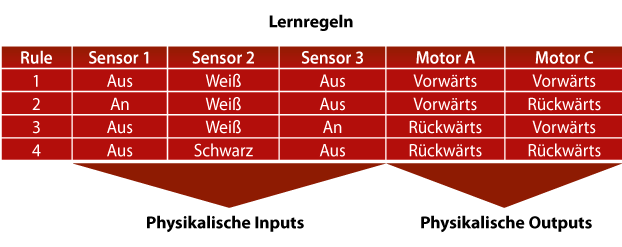

Abb. 6 Lernregeln

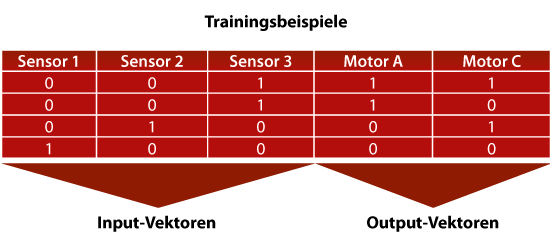

Abb. 7 Input-Output-Vektoren

Die Input-Output-Vektorpaare sind diese Trainigsmuster, anhand derer das Netzwerk lernt. Abhängig von den Zuständen seiner Input-Sensoren wird der Roboter also lernen, sich vorwärts zu bewegen, eine Rechtskurve zu machen, usw. Doch was würde zum Beispiel passieren, wenn beide Touch-Sensoren aktiviert sind? Für diesen Fall hat der Roboter kein Lernmuster, doch würde das Netzwerk ein bestimmtes Verhalten berechnen.

Quellcode

Abschließend noch der vollständige Quellcode um mit dem Experimentieren anzufangen zu können. Das Programm ist in zwei Java-Klassen aufgeteilt, eine Klasse für die Berechnungen (Methods) und eine für die Ausführung (Main).

Quellen

Listing 1: Die Main-Klasse

import lejos.nxt.*;
import lejos.nxt.LCD;

public class Main {
   public static Methods bpn = new Methods();

   public static void main(String args[]) throws InterruptedException {

   //Initialisieren der Sensoren

   TouchSensor s1 = new TouchSensor(SensorPort.S1);
   LightSensor s2 = new LightSensor(SensorPort.S2);
   TouchSensor s3 = new TouchSensor(SensorPort.S3);

   //Initialisieren der Zählvariable i, des Weißstandarts
   // und des Input- und Output-Vektors

   int i, white;
   int inp[] = { 0, 0, 0 };
   int out[] = { 0, 0 };

   Sound.beep();
   System.out.println("Train");

   // Trainieren des bpn (Backpropagation-Netzwerks) in 500 Epochen
   for (i = 0; i < 500; i++) {
      bpn.train(1);
      System.out.println(bpn.trainedEpochs);
   }

   Sound.twoBeeps();

   //Definieren des Weißstandards und der Motorgeschwindigkeiten

   white = s2.readValue();

   Motor.A.setSpeed(300);
   Motor.C.setSpeed(300);
   Sound.twoBeeps();

   while (!Button.ENTER.isPressed()) {

       System.out.println(s2.readValue());

       if (s1.isPressed()==true)
          inp[0] = 1; // Sensor 1 an
       else
          inp[0] = 0; // Sensor 1 aus

       if (s2.readValue() > white + 15)
           inp[1] = 1; // Sensor 2 schwarz
       else
           inp[1] = 0; // Sensor 2 weiß

       if (s3.isPressed()==true)
           inp[2] = 1; // Sensor 3 an
       else
           inp[2] = 0; // Sensor 3 aus

       bpn.test(inp, out);

       if (out[0] == 1)
           Motor.A.forward();
       else
          Motor.A.backward();

      if (out[1] == 1)
          Motor.C.forward();
      else
          Motor.C.backward();

      Thread.sleep(500);

   }



   Motor.A.stop();
   Motor.C.stop();
   Sound.beep();

   Button.ESCAPE.addButtonListener(new ButtonListener() {
      public void buttonPressed(Button b) {
           LCD.drawString("Program stop", 0, 3);
      }

      public void buttonReleased(Button b) {
         System.exit(0);
      }
   });

 }

}


Listing 1: Die Methods-Klasse

class Methods {
 public static int data1[][] = {{0,0,0}, {1,1}};
 public static int data2[][] = {{1,0,0}, {1,0}};
 public static int data3[][] = {{0,0,1}, {0,1}};
 public static int data4[][] = {{0,1,0}, {0,0}};

 public static double input[] = {0,0,0,1};
 public static double w1[][] = {{0,0,0}, {0,0,0}, {0,0,0}, {0,0,0}};
 public static double hidden[] = {0,0,1};
 public static double w2[][] = {{0,0}, {0,0}, {0,0}};
 public static double output[] = {0,0};
 public static double delta2[] = {0,0};
 public static double delta1[] = {0,0,0};

 public static int trainedEpochs = 0;

 public Methods() {
 byte i, j;
 // Initialisieren der zufälligen Gewichte zwischen 0.1 und 0.9
 for(i=0; i

 for(i=0; i
 }


 public static void train(int e) {
    for(int i=0; i
      learn( data1[0], data1[1] );
      learn( data2[0], data2[1] );
      learn( data3[0], data3[1] );
      learn( data4[0], data4[1] );
      trainedEpochs++;
      }
 }


 public static void learn( int inp[], int out[] ) {
 int i, j;
 double sum, out_j;

 // Initialisieren der Input-Vekoren
 for(i=0; i

 // Berechnen der Werte im Hidden-Layer
 for(j=0; j for(i=0; i


 hidden[j] = 1 / ( 1 + Math.exp(-sum));
 }

 // Berechnen der Output-Werte
 for(j=0; j for(i=0; i


 output[j] = 1 / (1 + Math.exp(-sum));
 }


 // Berechnen der delta2 Fehler
 for(j=0; j
 out_j = 0.1;
 else if( out[j] == 1 )
 out_j = 0.9;
 else
 out_j = out[j];
 delta2[j] = output[j]*(1-output[j])*(out_j-output[j]);
 }


 // Berechnen der delta1 Fehler
 for(j=0; j for(i=0; i


 delta1[j] = hidden[j]*(1-hidden[j])*sum;
 }


 // Anpassen der Gewichte w2
 for(i=0; i


 // Anpassen der Gewichte w1
 for(i=0; i
 }

 public static void test(int inp[], int out[]) {
 int i, j;
 double sum;


 // Initialisieren der Input-Werte
 for(i=0; i

 // Berechnen der Wete im Hidden-Layer
 for(j=0; j for(i=0; i


 hidden[j] = 1 / ( 1 + Math.exp(-sum));
 }


 // Berechnen der Output-Werte
 for(j=0; j
 sum = 0;
 for(i=0; i

 output[j] = 1 / (1 + Math.exp(-sum));
 }


 // Übertragen des Outputs auf das Array out[]
     for(i=0; i= 0.5 )
         out[i] = 1;
     else
         out[i] = 0;
 }


}



FIXME Der Quellcode enthält noch Fehler
