Dieser Abschnitt zeigt wie sich Bilder um einen beliebigen Winkel φ (sprich PHI) rotieren lassen. Rotation (lat. rotatio: Drehung)

Wenn Bilder um einen Winkel $\varphi$ gedreht (rotiert) werden sollen, muss beachtet werden, dass das rotierte Bild eventuell größer als das originale Bild werden kann.

Das originale Bild ist hier Quadratisch mit 222×222 Pixeln.	Das Bild wurde um 45° Grad im Uhrzeigersinn gedreht. Damit das komplette Bild sichtbar ist muss es jetzt 314×314 Pixel groß sein.

• Wenn Bilder gedreht werden, ist das Drehzentrum in der Regel der Mittelpunkt des Bildes
• Der wichtigste Parameter bei der Rotation ist der Drehwinkel $\varphi$. Die Drehung erfolgt gegen den Uhrzeigersinn
• In Java (i.a. in allen Programmiersprachen) werden die Drehwinkel nicht in Grad, sondern in Rad angegeben. Es gilt 360° = 2 $\pi$ rad. Winkel werden also nicht im Gradmaß, sondern im Bogenmaß verwendet.

Für die Umrechnung vom Gradmaß in das Bogenmaß gilt die Beziehung: \begin{equation} \frac{360° }{\text{Winkel im Gradmaß}} == \frac{2 \pi}{\text{Winkel im Bogenmaß}} \end{equation}

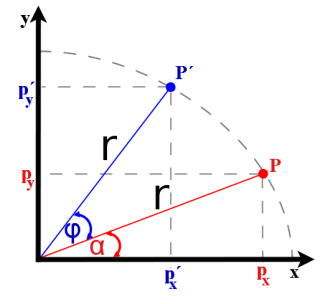

Bei der Rotation wird jeder Bildpunkt P(x|y) des Originalbildes in einen neuen Bildpunkt P´(x|y) überführt.

• mit altem Bildpunkt P( $p_x$ | $p_y$ ) bezeichnen wir die Bildpunkte des originalen Bildes.
• mit neuem Bildpunkt P' ( $p\prime_x$ | $p\prime_y$ ) werden die transformierten Bildpunkte bezeichnet (P´ lies P Strich).

Gesucht ist eine Transformation, die ausgehend von dem alten Bildpunkt, sowie dem gewünschen Drehwinkel, einen neuen Bildpunkt berechnet.

\begin{equation} \left(\begin{array}{}p\prime_x\\p\prime_y\end{array}\right) = R(\varphi)\cdot \left(\begin{array}{}p_x\\p_y\end{array}\right) \end{equation}

• „in Worten“ neuer Bildpunkt = Transformation $R(\varphi)$ · alter Bildpunkt
• $R(\varphi)$ ist die sogenannte Transformationsmatrix um den Winkel $\varphi$

Wir werden an dieser Stelle die Transformation gleich angeben und anschließend an einem Beispiel zeigen, wie man mit ihr arbeitet. Eine Herleitung dieser Gleichungen ist weiter unten angegeben. Die gesuchten Transformationsgleichungen sind:

\begin{equation} \color{blue}{p\prime_x} = cos(\varphi)\cdot \color{red}{p_x} - sin(\varphi) \cdot \color{red}{p_y} \\ \color{blue}{p\prime_y} = sin(\varphi)\cdot \color{red}{p_x} + cos(\varphi) \cdot \color{red}{p_y} \end{equation}

Die folgende Java Methode benutzt die Java Klasse Point, um die Transformation zu berechnen.

public Point rotation(Point point, double angle){

      Point result = new Point();

      double c = Math.cos(angle);
      double s = Math.sin(angle);

      result.x = c*point.x - s*point.y;
      result.y = s*point.x + c*point.y;

      return result;
}

Orginal.	Das um Grad gedrehte Bild.

Um Bilder zu rotieren, müssen grundsätzlich folgende Schritte abgearbeitet werden. Wir gehen hier davon aus, dass das Bild um seine Bildmitte rotiert werden soll.

1. Vom zu rotierenden Bild $\text{Bild}_{\text{ALT}}$ wird die Größe (Breite und Höhe) ermittelt.
2. Ein leeres Bild $\text{Bild}_{\text{NEU}}$ wird erzeugt.
   • Die neue Größe kann aus der alten Größe ermittelt werden!
3. für jeden Bildpunkt des zu rotierenden Bildes $\text{Bild}_{\text{ALT}}$ gilt nun:
   • fromScreen Die Bildkoordinaten werden in kartesische Koordinaten umgerechnet.
   • Die kartesischen Koordinaten werden mithilfe der Transformationsformel um einen gegebenen Winkel rotiert.
   • toScreen Die rotierten kartesischen Koordinaten werden wieder in Bildkoordinaten umgerechnet.
   • Die so berechneten Bildkoordinaten werden im $\text{Bild}_{\text{NEU}}$ gespeichert.

Mit fromScreen bezeichnen wir eine Java-Methode, die Bildkoordinaten in (mathematisch) kartesische Koordinaten transformiert.

• Kartesische Koordinaten, sind in der Regel vorzeichenbehaftete double Werte.
  • häufig ist der Koordinatenursprung in der Mitte des Bildes überaus zweckmäßig.

Mit toScreen bezeichnen wir eine Java-Methode, die (mathematisch) kartesische Koordinaten in Bildkoordinaten transformiert.

• Bildkoordinaten haben ihren Ursprung (0|0) oben links und besitzen nur positive integer Werte

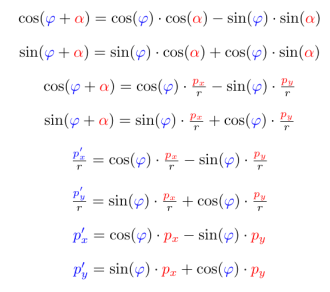

Wir leiten jetzt die im vorherigen Abschnitt angegeben Transformationsgleichungen her.

Damit die Herleitung nachvollzogen werden kann, werden lediglich die Additionstheoreme für Sinus und Kosinus benötigt.

• cos(φ + α ) = cos(φ)·cos(α) - sin(φ)·sin(α)
• sin(φ + α ) = sin(φ)·cos(α) + cos(φ)·sin(α)

Eine einfache Herleitung dieser Formel kann mit Hilfe der komplexen Zahlen (Eulerformel) erfolgen. Für unsere Zwecke ist es aber ausreichend, sie in das Gedächtnis gerufen zu haben.
